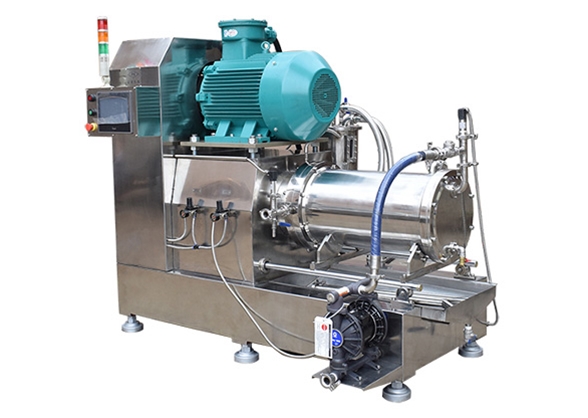

卧式砂磨机的工作原理:是将粉态物料进行固--液相分散研磨的设备，锥形设计的研磨腔，使得磨珠在入料筛冲击物料强烈，
物料在一进入研磨腔就较大程度地得到了研磨，从而得到稳定的、细度佳的研磨效果。本系列砂磨机是一种广泛应用于涂料、
染料、油漆、油墨、医药、磁粉、铁氧体、感光胶片、农药、造纸及化妆品等行业的通用型湿式超细研磨分散设备。是集目
前国内外同类机型的精华，具有效率高，工作连续性强、少污染、自控可靠等优点，且成本低、结构紧凑、造型大方，使用
维护方便，特别是具有很强的实用性。
主要特点:
一. 本机采用分体式焊接结构机架，精巧设计的机器造型、精密动态间隙式的分离装置，使用超高硬度的碳化钨合金，耐磨
性特佳，高速转动的动片使珠子不易滞留，确保分离效果，具有自动清洗功能。
二. 双端面机械密封，有效的控制磨腔泄露
三. 研磨筒选用耐磨钢材，耐磨性特佳，特殊材质的泵，故障率小不须特别维护，使用寿命长。
四. 砂磨筒导流板冷却，保证经研磨物料充分降温，有效控制出料温度。
五. 须要经常更换颜色或者同种类原料的场合，结有溶剂泄出阀或拆卸轨道，利于研磨槽内残余溶液排出或更新研磨媒体。
六.系统密封性好、磨损低、散热性好，生产能力高。有效的防止了物料的干涸结皮和溶剂挥发，不用专门的安装基础，可
以随时根据需要变更安装位置，适合研磨分散粘度高而粒度要求细的产
卧式砂磨机技术参数
|
型号 |
WS-2L |
WS-10L |
WS-20L |
WS-30L
|
Ws-50L
|
WS-100L
|
WS-300L
|
|
|
主电机功率kw |
1.5 |
11 |
15 |
22 |
30 |
55 |
160 |
|
|
泵电机功率kw |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
筒体容积L |
2 |
10 |
20 |
30 |
50 |
100 |
300 |
|
|
分散盘转速r/min |
1440 |
1160 |
1160 |
1000 |
800 |
645 |
600 |
|
|
分散盘数量 |
2 |
4 |
6 |
8 |
9 |
9 |
14 |
|
|
冷却水消耗量m3 |
0 |
1.5 |
1.5 |
1.5 |
2 |
3 |
4 |
|
|
粘度pa.s |
≤10 |
|||||||
|
研磨介质装料量 |
≤筒体容积的80% |
|||||||
|
进料能力l/min |
5-10 |
2-100 |
2-100 |
2-150 |
2-150 |
2-350 |
2-350 |
|
|
重量kg |
160 |
700 |
800 |
900 |
1100 |
2200 |
3000 |
|
|
外形尺寸 |
L |
100 |
1400 |
1500 |
1720 |
1800 |
2500 |
3100 |
|
W |
400 |
900 |
900 |
920 |
950 |
950 |
1000 |
|
|
H |
1000 |
1570 |
1600 |
1600 |
1700 |
1500 |
1800 |
|
